产测工具

产测工具

又是一个多月过去了，在WiFi功能完成差不多后，我又需要做一个产测工具，用于工厂生产和测试。在不知不觉中这个产品的开发已经进入收尾了，要开始产测了。

产测工具已经完成，并出差去了工厂现场调试，现将方案和遇到的问题做一个记录

需求

主要分为五个工作站，分别为固件下载，WiFi校准，功能测试，驻网测试，打印标签。功能和流程如下图：

工具设计

工具和设备主要使用UDP进行通信，设备作为一个udp server，工具作为client，通过定义好的规则，工具可以向设备发送命令，获取信息，设置参数等

工具功能：

• 固件下载：使用USB进行下载
• WiFi校准：WiFi校准使用第三方工具，产测工具调用wifi校准工具，校准工具成功后产测工具给予反馈
• 功能测试：功能测试时设备通过网线和电脑连接，其余网口连接配置了IP地址的交换机，LAN口功能测试时ping对应的IP即可，其他功能测试也是通过UDP进行
• 驻网测试：本次未做此功能
• 打标签：打印标签时，设备已经完成组装，使用USB连接设备，通过AT命令获取所需信息并一键打印

流程：

• 选择模式，计划登陆成功后，选择需要的功能
• 扫描SN：扫描设备的SN
• 途程检测：检测设备是否通过之前的功能测试
• 开始测试：进行测试
• 过站：测试通过就流入下一个工作站，进行下一项测试

工具实现

决定使用QT进行开发，QT支持跨平台编译，有很高的可移植性；QT拥有丰富的模块，包括多达 250 个以上的 C++ 类；QT有自己的编辑器Qt Creator，方便配置编译器；QT还拥有很多工具，比如语言家，设计家等，可以更方便的将应用release出来

QT开发有三种方式，纯代码，纯UI，以及代码UI结合的方式，本次为了提高开发效率使用代码和UI结合的方式进行开发（上一个高通的5G MIFI采用纯代码开发）

标签打印使用codesoft6，完成标签模板，设置变量，产测工具通过接口将变量传给codesoft6进行打印

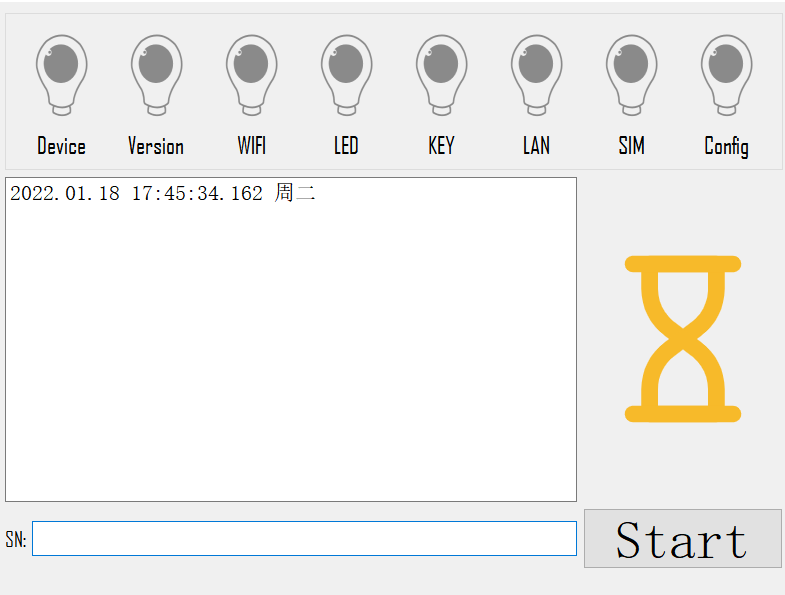

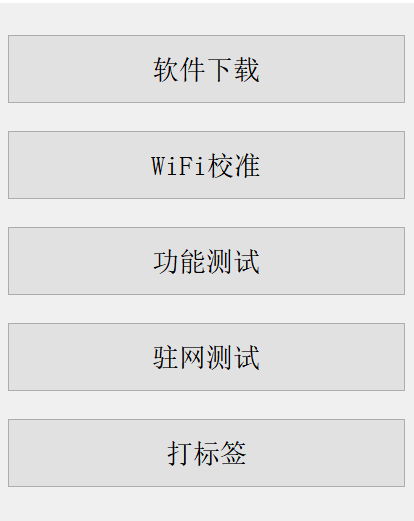

放几张界面图片：

流程控制

流程控制是工具对接工厂的MES系统

MES系统是一套面向制造企业车间执行层的生产信息化管理系统。MES可以为企业提供包括制造数据管理、计划排程管理、生产调度管理、库存管理、质量管理、人力资源管理、工作中心/设备管理、工具工装管理、采购管理、成本管理、项目看板管理、生产过程控制、底层数据集成分析、上层数据集成分解等管理模块，为企业打造一个扎实、可靠、全面、可行的制造协同管理平台。

输入SN后工具和MES系统交互，进行途程检测，检测通过后再进行测试，测试结果通过接口上传给MES系统进行保存和数据分析

开发遇到的问题

1. QT使用UDP进行广播

   使用现成的 QUdpSocket 模块进行开发

2. LAN口ping测试

   使用QProcess执行CMD命令进行测试

3. 进行LAN口ping测试时，界面假死

   创建线程执行CMD命令

4. 打印标签时串口开发

   使用的QT4.8.7没有对应模块，升级到QT5使用自带的QSerialPort进行开发

5. 对接MES系统时，参数异常(QString 转 char* 出现异常)

   错误写法和正确写法如下，为什么不能一步写完，还没有查找原因：

   //错误写法
   QString SN = "test";
   char *sn = SN.toLatin1().data();

   //正确写法
   QByteArray tmp;
   QString SN = "test";
   tmp = SN.toLatin1()；
   char *sn = tmp.data();

6. 线程中调用某些成员函数失败

   在不同的线程中使用信号和槽的方式进行函数调用

结语

QT的基础使用是比较简单的，有空的话记录一下QT的一些简单的使用
