nuc972-修改启动图片

修改内核启动图片

本文介绍如何修改内核启动图片

修改开机图片

1. 制作PPM文件

   参考开发板入门教程 11.1章，已经提供已经制作完成的PPM文件，可以直接使用

2. 替换图片

   将新生成的图片文件重命名为logo_linux_clut224.ppm，并将其拷贝到内核源码中的/driver/video/logo/中，替换同名文件

修改图片显示大小

由于内核默认图片高度是272，当前LCD屏幕为800X480，所以需要修改代码。

修改driver/video/console/fbcon.c中的fbcon_prepare_logo()函数，将默认272修改为实际图片高度，修改参考下图：

修改图片显示位置

由于希望图片全屏显示，所以将图片的显示坐标修改为起始坐标。

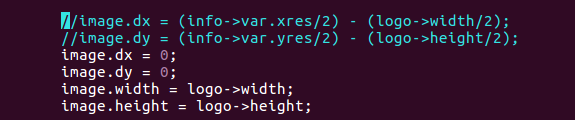

修改driver/video/fbmem.c中的fb_show_logo_line函数，将x和y的坐标修改为0，参考下图：

重新编译内核

1. make clean
2. make uImage

1. 编译内核前先编译uboot，安装mkimage工具
2. 编译内核前先创建../image/ 文件夹
3. uImage生成为../image/970uimage
