6)进入保护模式

打开 A20 地址线

在 8086 和 8088 处理器中，地址总线宽度为 20 位，这意味着这些处理器最多可以寻址 1MB 的内存（2^20 = 1,048,576 字节）。地址总线的最高位是 A19，因此地址空间的范围是 0x00000 到 0xFFFFF。

当 IBM PC 引入了 80286 处理器时，它支持 24 位地址总线，能够寻址 16MB 的内存。为了保持与早期软件的兼容性，尤其是那些使用 8086 的 20 位寻址模式的应用，IBM 设计了一种机制来模拟 8086 的地址环绕特性。这就是 A20 地址线的控制。

在 20 位地址总线系统中，当地址超出 1MB 时，会发生地址环绕。例如，在 8086 模式下，段地址 0xFFFF 加上偏移地址 0x0010 的结果是 0x10000，但由于只有 20 位地址线，它会变成 0x00000。这种行为称为地址环绕。

引入 80286 后，地址线增加到 24 位，这样上面的地址计算将直接得到 0x10000 而不是 0x00000。为了解决这种兼容性问题，IBM 添加了一条控制 A20 地址线的机制，可以在需要时屏蔽 A20 地址线的信号，使其始终为 0。这种机制称为 A20 Gate（A20 门控）

mov al,#0xD1        ; command write
out #0x64,al
mov al,#0xDF        ; A20 on
out #0x60,al

这段代码通过向键盘控制器发送特定命令来启用 A20 地址线。具体来说：

1. mov al,#0xD1 和 out #0x64,al：告诉键盘控制器接下来将要写入一个命令。
2. mov al,#0xDF 和 out #0x60,al：将命令 0xDF 写入键盘控制器的数据端口，启用 A20 地址线。

可编程中断控制器 8259 芯片进行的编程

; well, that went ok, I hope. Now we have to reprogram the interrupts :-(
; we put them right after the intel-reserved hardware interrupts, at
; int 0x20-0x2F. There they won't mess up anything. Sadly IBM really
; messed this up with the original PC, and they haven't been able to
; rectify it afterwards. Thus the bios puts interrupts at 0x08-0x0f,
; which is used for the internal hardware interrupts as well. We just
; have to reprogram the 8259's, and it isn't fun.

    mov al,#0x11        ; initialization sequence
    out #0x20,al        ; send it to 8259A-1
    .word   0x00eb,0x00eb       ; jmp $+2, jmp $+2
    out #0xA0,al        ; and to 8259A-2
    .word   0x00eb,0x00eb
    mov al,#0x20        ; start of hardware int's (0x20)
    out #0x21,al
    .word   0x00eb,0x00eb
    mov al,#0x28        ; start of hardware int's 2 (0x28)
    out #0xA1,al
    .word   0x00eb,0x00eb
    mov al,#0x04        ; 8259-1 is master
    out #0x21,al
    .word   0x00eb,0x00eb
    mov al,#0x02        ; 8259-2 is slave
    out #0xA1,al
    .word   0x00eb,0x00eb
    mov al,#0x01        ; 8086 mode for both
    out #0x21,al
    .word   0x00eb,0x00eb
    out #0xA1,al
    .word   0x00eb,0x00eb
    mov al,#0xFF        ; mask off all interrupts for now
    out #0x21,al
    .word   0x00eb,0x00eb
    out #0xA1,al

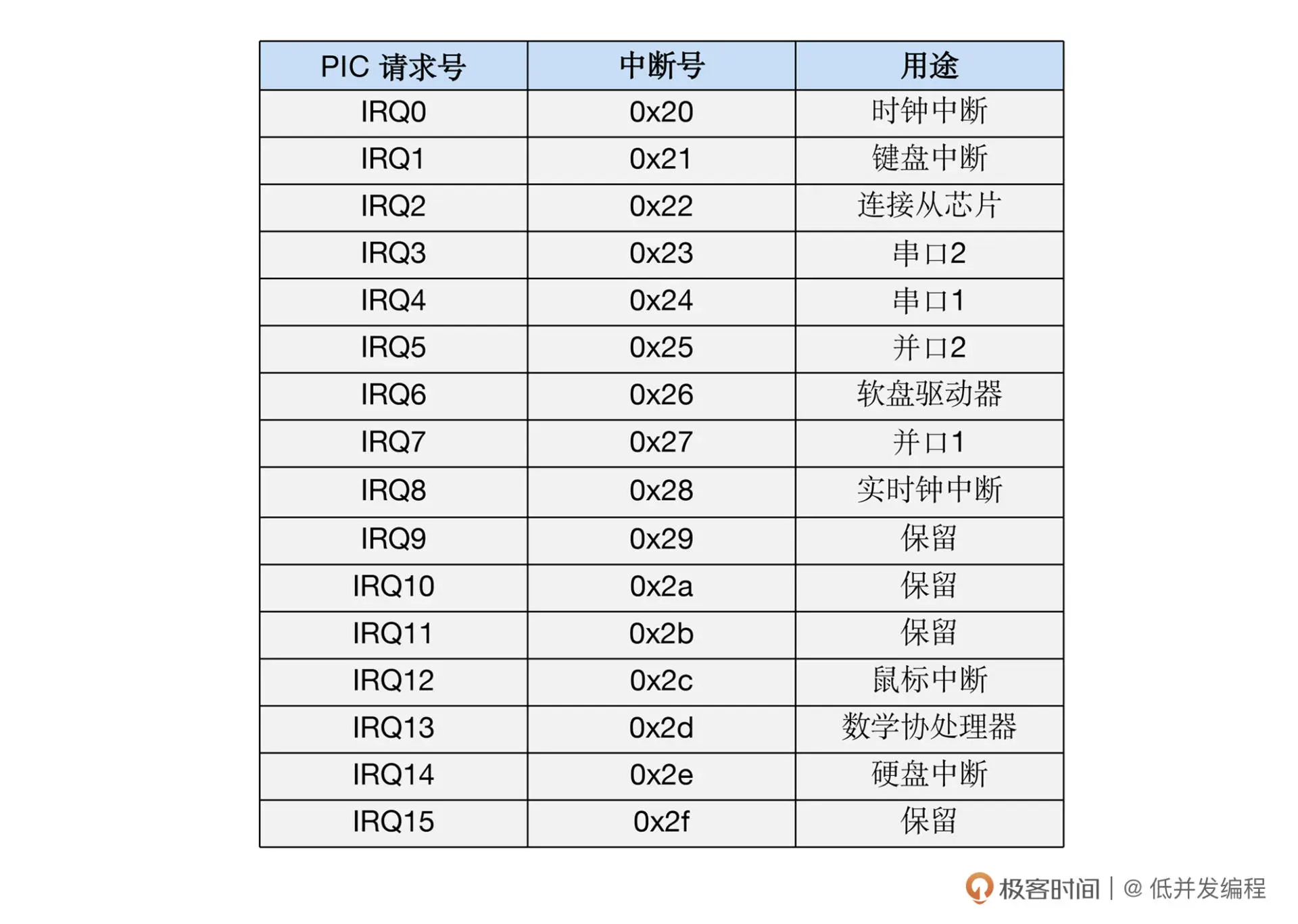

由于 IBM 在最初的 PC 设计中将硬件中断放置在 0x08 到 0x0F，这可能会与其他系统功能发生冲突，因此有必要重新编程中断控制器以避免这些冲突。新编程之后，8259 这个芯片的引脚与中断号的对应关系，变成了后面这样：

切换模式

mov ax,#0x0001  ; protected mode (PE) bit
lmsw ax      ; This is it;
jmpi 0,8     ; jmp offset 0 of segment 8 (cs)

• mov ax,#0x0001
  • 这条指令将立即数 0x0001 装载到 AX 寄存器中。

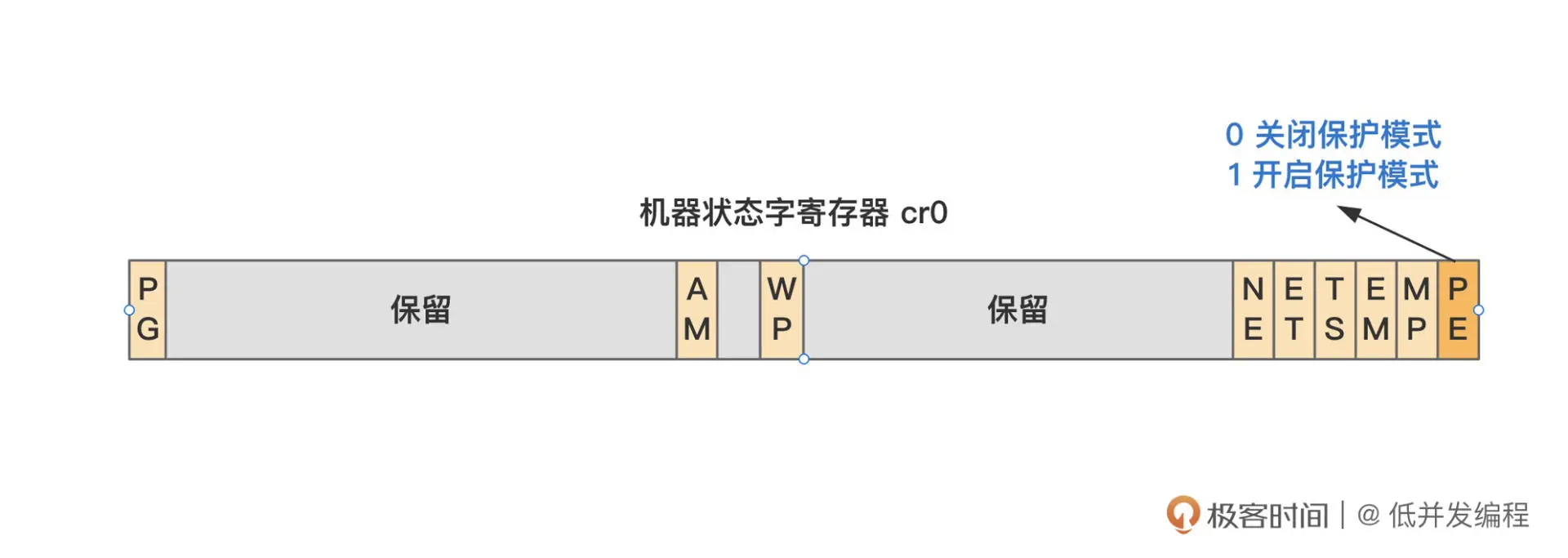

  • 0x0001 的二进制表示是 0000 0000 0000 0001，其中最低位是 PE（Protection Enable）位。
• lmsw ax
  • 这条指令将 AX 寄存器的值加载到机器状态字（MSW，Machine Status Word）。
  • MSW 的最低位是 PE 位。将 PE 位设置为 1 后，处理器就会进入保护模式。

jmpi 0,8

• 指令将跳转到段选择子为 8 的段的偏移 0 处。

8 用二进制表示就是：00000,0000,0000,1000对照上面段选择子的结构，可以知道描述符索引值是 1，也就是 CPU 要去全局描述符表（gdt）中找索引 1 的描述符。

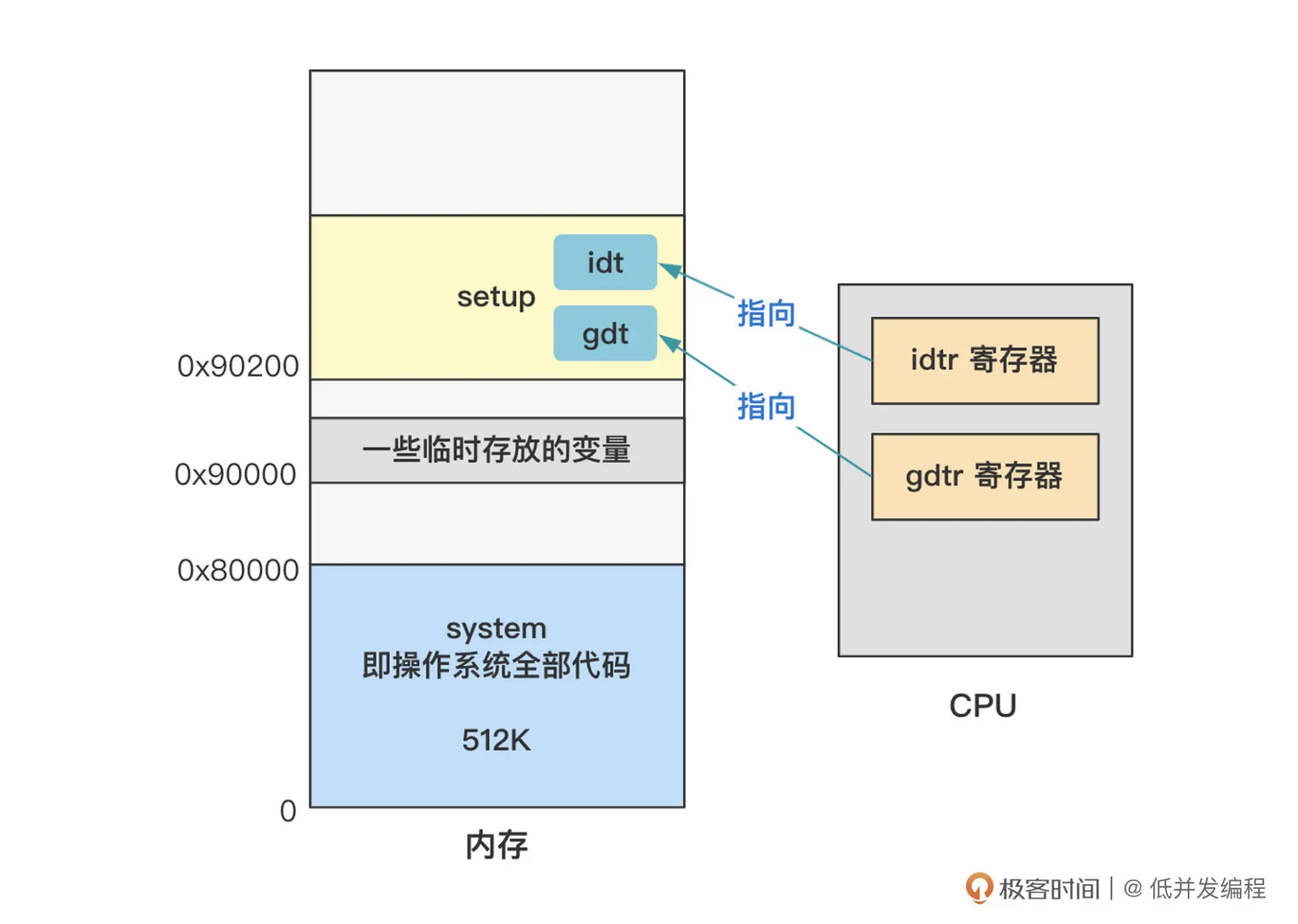

第一项被表示为代码段描述符，是个可读可执行的段，第二项为数据段描述符，是个可读可写段，不过他们的段基址都是 0。

所以，这里取的就是这个代码段描述符，段基址是 0，偏移也是 0，那加一块就还是 0 。那么最终这个跳转指令，就是跳转到内存地址的 0 地址处，开始执行。

0地址处就是system，往后就开始执行真正的系统了，这是由 head.s 和 main.c 以及其余各模块的操作系统代码合并来的。

tools/system: boot/head.o init/main.o \
    $(ARCHIVES) $(DRIVERS) $(MATH) $(LIBS)
    $(LD) $(LDFLAGS) boot/head.o init/main.o \
    $(ARCHIVES) \
    $(DRIVERS) \
    $(MATH) \
    $(LIBS) \
    -o tools/system > System.map
